RZ1MZ1-K / SZ1MZ1-K (AS+) 0,6/1kV

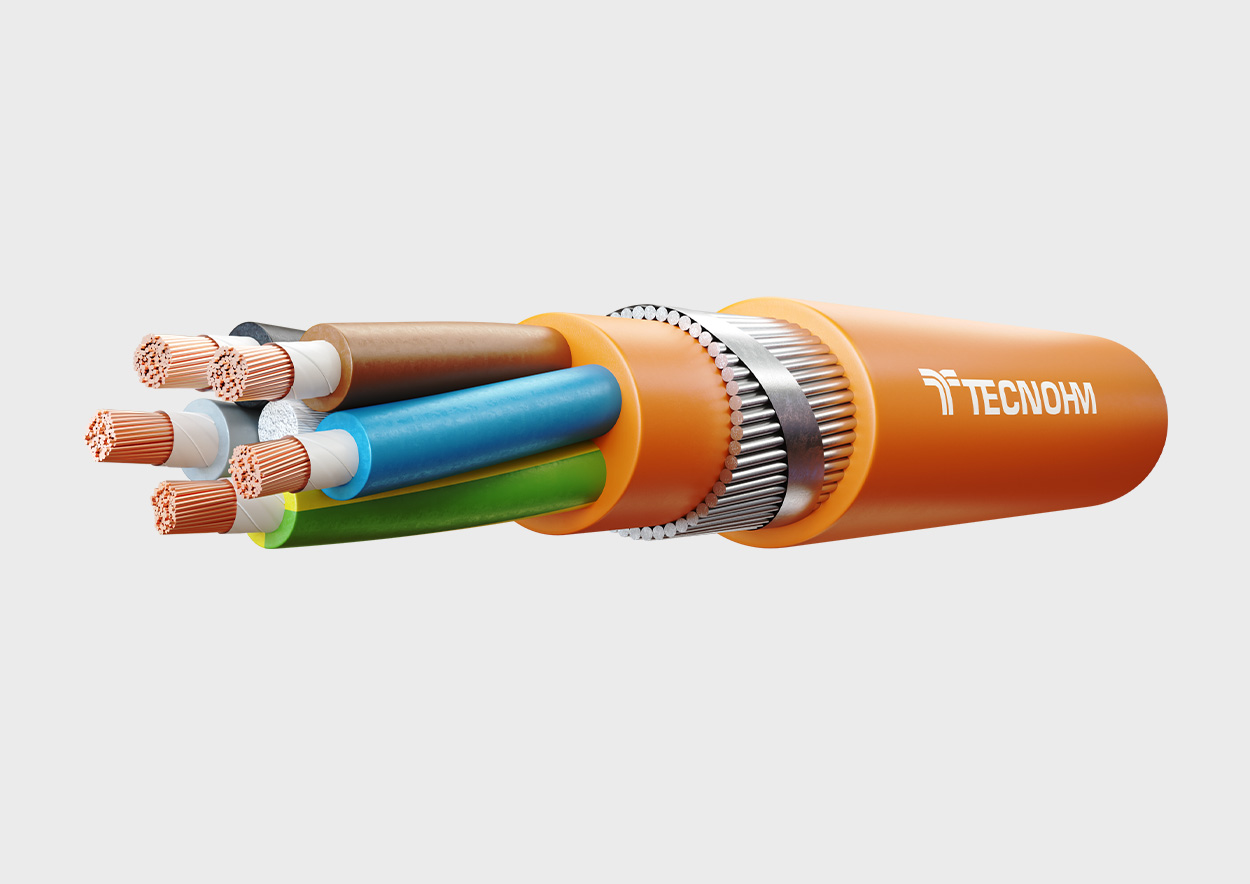

cable SZMZ1-K AS+
No propagación de la llama
UNE-EN 60332-1-2 IEC 60332-1-2
Resistencia al fuego
UNE-EN 50200
IEC 60331-1
Protección mecánica contra roedores
No propagación de incendio
UNE-EN 50399 UNE-EN 60332-3-24; IEC 60332-3-24
Baja emisión de calor
UNE-EN 50399
Baja emisión de humos
UNE-EN 50399
Baja opacidad de humos
UNE-EN 61034-2IEC 61034-2
Reducido desprendimiento de gotas/partículas inflamadas
UNE-EN 50399
Libre de halógenos
UNE-EN 60754-2;IEC 60754-2
UNE-EN 60754-1; IEC 60754-1
Reducida emisión de gases tóxicos
UNE-EN 60754-2;IEC 60754-2
Resistencia mecánica
Resistencia a los hidrocarburos

Familia: B.T. Energía
Mercado: Plantas industriales, OIL & GAS, Infraestructuras
  • Cable de energía armado Resistente al Fuego, de Alta Seguridad Aumentada (AS+) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en los servicios de seguridad de los locales de pública concurrencia (ITC-BT 028) y en los locales con riesgo de incendio o explosión (ITC-BT 029).
  • Para instalaciones fijas interiores y exteriores, especialmente donde se requiera resistencia al fuego de los cables, protección mecánica y/o protección por riesgo de incendio o explosión.
  • Conductor de cobre flexible, aislamiento libre de halógenos, armadura de hilos de aluminio (unipolares) o de acero galvanizado (multipolares) y cubiertas libres de halógenos.
Ficha Técnica Enviar consulta
Descripción

Descripción

  • Cable de energía armado Resistente al Fuego, de Alta Seguridad Aumentada (AS+) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en los servicios de seguridad de los locales de pública concurrencia (ITC-BT 028) y en los locales con riesgo de incendio o explosión (ITC-BT 029).
  • Para instalaciones fijas interiores y exteriores, especialmente donde se requiera resistencia al fuego de los cables, protección mecánica y/o protección por riesgo de incendio o explosión.
  • Conductor de cobre flexible, aislamiento libre de halógenos, armadura de hilos de aluminio (unipolares) o de acero galvanizado (multipolares) y cubiertas libres de halógenos.

Información adicional

Familia

B.T. Energía
Mercado

Plantas industriales, OIL & GAS, Infraestructuras
Tensión

Baja Tensión
Protección

Armadura
Conductor

Cobre

Los cables SZ1MAZ1-K / RZ1MZ1-K Mica (AS+) 0,6/1 kV de Alta Seguridad ante el fuego y sus efectos, tienen las siguientes propiedades:

1

Resistentes al Fuego, superan ensayo de resistencia al fuego a 840 ºC durante un tiempo mínimo de 90 minutos (PH90).

2

No Propagadores de la Llama.

3

No Propagadores del Incendio.

4

Libres de halógenos.

5

Muy baja opacidad de los humos emitidos en la combustión.

6

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

7

La temperatura de servicio en régimen permanente es de 90 °C, de 130 °C para situaciones de emergencia, y de 250 ºC para situaciones extremas de cortocircuito.

8

Los cables unipolares se fabrican con armadura de alambres de aluminio para evitar inducción en corriente alterna que podrían aumentar la temperatura del cable. En caso de uso del cable unipolar EXCLUSIVAMENTE en corriente continua sí es posible utilizar alambres de acero.

Los cables SZ1MAZ1-K / RZ1MZ1-K Mica (AS+) 0,6/1 kV de Alta Seguridad ante el fuego y sus efectos, tienen las siguientes propiedades:

1

Resistentes al Fuego, superan ensayo de resistencia al fuego a 840 ºC durante un tiempo mínimo de 90 minutos (PH90).

2

No Propagadores de la Llama.

3

No Propagadores del Incendio.

4

Libres de halógenos.

5

Muy baja opacidad de los humos emitidos en la combustión.

6

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

7

La temperatura de servicio en régimen permanente es de 90 °C, de 130 °C para situaciones de emergencia, y de 250 ºC para situaciones extremas de cortocircuito.

8

Los cables unipolares se fabrican con armadura de alambres de aluminio para evitar inducción en corriente alterna que podrían aumentar la temperatura del cable. En caso de uso del cable unipolar EXCLUSIVAMENTE en corriente continua sí es posible utilizar alambres de acero.

Aplicaciones

Se emplean en instalaciones fijas de distribución o alimentación de equipos de baja tensión en instalaciones tanto en interior como en exterior,  especialmente en lugares donde se requiera resistencia al fuego de los cables y exista riesgo de incendio o explosión (zonas ATEX).

Obligatorio en locales con riesgo de incendio o explosión (REBT ITC-BT 029).

Ficha Técnica Enviar consulta

Construcción

Normas de referencia: UNE 211025, IEC 60502-1.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de cinta de mica más polietileno reticulado libre de halógenos XLPE (R) para el tipo RZ1MZ1-K / RZ1MAZ1-K Mica (AS+) y de compuesto de silicona (S) para el tipo SZ1MZ1-K / SZ1MAZ1-K (AS+). Identificación por coloración.

Asiento de poliolefina libre de halógenos (Z1).

Armadura de alambres de aluminio (cables unipolares) o de acero galvanizado (cables multipolares).

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color naranja o negra con dos franjas naranjas.

Se emplean en instalaciones fijas de distribución o alimentación de equipos de baja tensión en instalaciones tanto en interior como en exterior,  especialmente en lugares donde se requiera resistencia al fuego de los cables y exista riesgo de incendio o explosión (zonas ATEX).

Obligatorio en locales con riesgo de incendio o explosión (REBT ITC-BT 029).

Ficha Técnica Enviar consulta

Normas de referencia: UNE 211025, IEC 60502-1.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de cinta de mica más polietileno reticulado libre de halógenos XLPE (R) para el tipo RZ1MZ1-K / RZ1MAZ1-K Mica (AS+) y de compuesto de silicona (S) para el tipo SZ1MZ1-K / SZ1MAZ1-K (AS+). Identificación por coloración.

Asiento de poliolefina libre de halógenos (Z1).

Armadura de alambres de aluminio (cables unipolares) o de acero galvanizado (cables multipolares).

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color naranja o negra con dos franjas naranjas.
