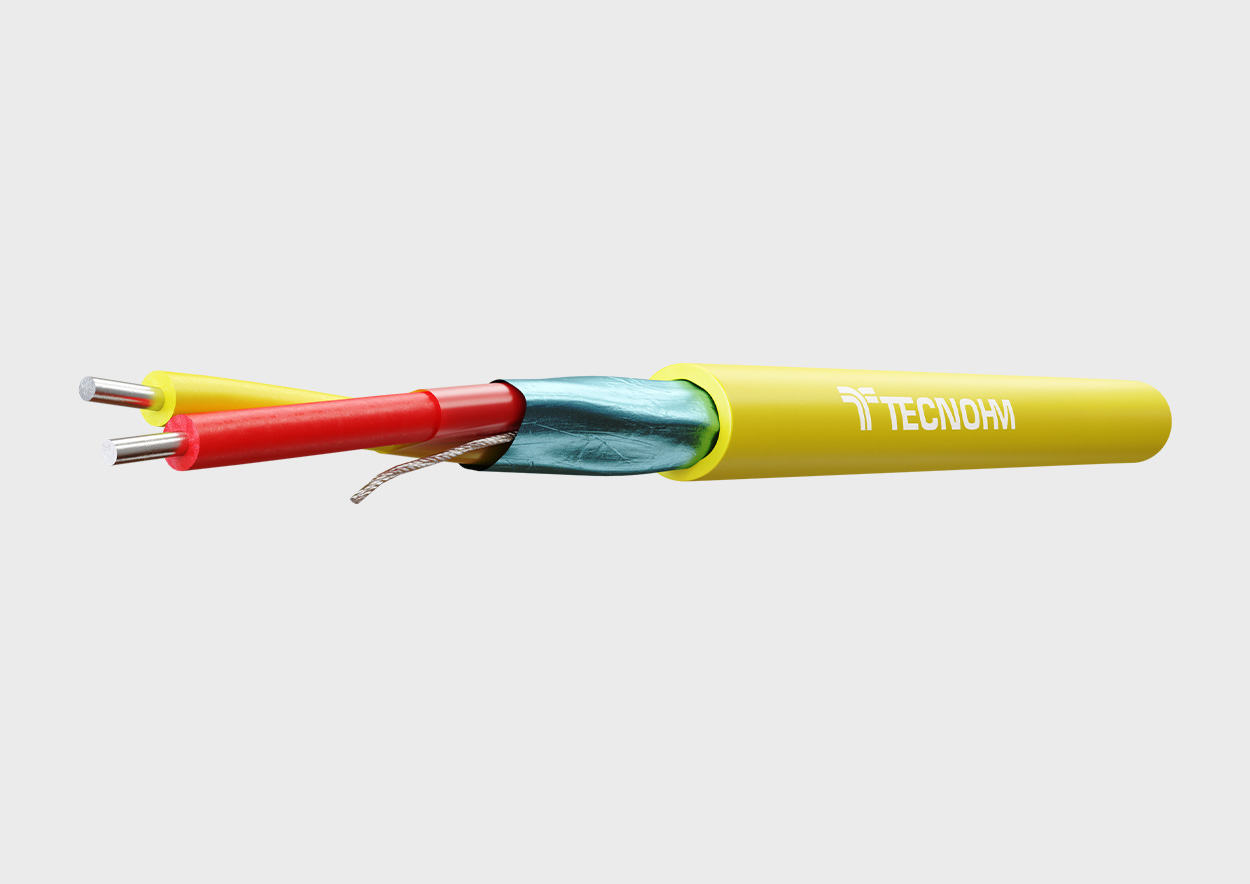

EXTENSION Y COMPENSACION DE TERMOPARES

No propagación de la llama
UNE-EN 60332-1-2 IEC 60332-1-2
No propagación de incendio
UNE-EN 50399 UNE-EN 60332-3-24; IEC 60332-3-24
Protección frente a las interferencias electromagnéticas
Fácil pelado de los cables

Familia: Instr. y Control
Mercado: Plantas industriales, OIL & GAS
  • Cables de extensión y compensación de termopares con opciones de diseño muy similares a los cables de instrumentación sustituyendo el cobre por la aleación adecuada.
  • Los conductores pueden ser son rígidos o flexibles y cada uno tiene su propia composición metálica (aleación).
  • La distinta aleación de cada conductor del par permite medir la temperatura en un punto de un proceso industrial y así realimentar al equipo de control de este proceso para su regulación.
  • Los cables de compensación permiten ajustar la temperatura de “soldadura fría” respecto a la temperatura ambiente.
  • Conductor de aleación, aislamientos y cubiertas de PVC o poliolefinas libres de halógenos (Z1), cableados por pares. El resto de elementos como pantallas y armaduras según las mismas opciones que aparecen para los cables de instrumentación.
Enviar consulta
Descripción

Descripción

  • Cables de extensión y compensación de termopares con opciones de diseño muy similares a los cables de instrumentación sustituyendo el cobre por la aleación adecuada.
  • Los conductores pueden ser son rígidos o flexibles y cada uno tiene su propia composición metálica (aleación).
  • La distinta aleación de cada conductor del par permite medir la temperatura en un punto de un proceso industrial y así realimentar al equipo de control de este proceso para su regulación.
  • Los cables de compensación permiten ajustar la temperatura de “soldadura fría” respecto a la temperatura ambiente.
  • Conductor de aleación, aislamientos y cubiertas de PVC o poliolefinas libres de halógenos (Z1), cableados por pares. El resto de elementos como pantallas y armaduras según las mismas opciones que aparecen para los cables de instrumentación.

Información adicional

Familia

Instr. y Control
Mercado

Plantas industriales, OIL & GAS
Conductor

Cobre
Protección

Armadura, Pantalla
Tensión

Baja Tensión

Los cables de extensión y compensación de termopares tienen las siguientes propiedades:

1

Buenas características de comportamiento al fuego cumpliendo normativas de no propagación de la llama y del incendio.

2

Aquellos que tienen aislamientos y cubiertas de poliolefina (Z1) son libres de halógenos, tienen baja emisión de humos y de gases corrosivos .

3

Suelen estar protegidos electromagnéticamente con pantalla individual para cada par y pantalla colectiva al conjunto de pares.

4

En algunos casos pueden ser solicitados con protección mecánica mediante la colocación de armadura de hilos de acero, que le confiere también protección antideflagrante en ambientes con riesgo de incendio o explosión.

5

Su construcción y acabado se asemeja a los de los cables de Instrumentación y control y tienen las mismas propiedades respecto a las distintas opciones disponibles para estos cables: Alta Seguridad (AS) respecto al fuego, pantallas individuales y colectivas para protección electromagnética, armadura para protección mecánica, antiroedores y para emplazamientos con riesgo de incendio o explosión.

Los cables de extensión y compensación de termopares tienen las siguientes propiedades:

1

Buenas características de comportamiento al fuego cumpliendo normativas de no propagación de la llama y del incendio.

2

Aquellos que tienen aislamientos y cubiertas de poliolefina (Z1) son libres de halógenos, tienen baja emisión de humos y de gases corrosivos .

3

Suelen estar protegidos electromagnéticamente con pantalla individual para cada par y pantalla colectiva al conjunto de pares.

4

En algunos casos pueden ser solicitados con protección mecánica mediante la colocación de armadura de hilos de acero, que le confiere también protección antideflagrante en ambientes con riesgo de incendio o explosión.

5

Su construcción y acabado se asemeja a los de los cables de Instrumentación y control y tienen las mismas propiedades respecto a las distintas opciones disponibles para estos cables: Alta Seguridad (AS) respecto al fuego, pantallas individuales y colectivas para protección electromagnética, armadura para protección mecánica, antiroedores y para emplazamientos con riesgo de incendio o explosión.

Aplicaciones

Se emplean en el conexionado de instrumentos de medida de temperatura en procesos industriales con unidades de control de procesos, utilizando las distintas opciones disponibles dependiendo de las especificaciones concretas de cada instalación.

Enviar consulta

Construcción

Normas de referencia para colores: IEC 60584-3 (internacional), BS 1843 (Gran Bretaña), ANSI/MC96.1 (E.E.U.U.), DIN 43714 (Alemania), NFC 42324 (Francia), JIS C 1610-1981 (Japón).

Conductor de aleación clase 1 de secciones habituales:

Cables de un par 1,3 mm2 (alambre de 1,29 mm) ó 1,5 mm (alambre de diámetro 1,38 mm) Cables multipares 0,52 mm2 (alambre de 0,80 mm)

Los cables de extensión están fabricados con la misma aleación que el termopar correspondiente. Se designan mediante la letra “X” detrás del tipo de termopar, por ejemplo “JX”.

Los cables de compensación están fabricados con conductores cuya aleación es distinta a la del termopar correspondiente. Se designan mediante la letra “C” detrás del tipo de termopar, por ejemplo “KC”.

Resto de opciones de diseño y constructivas idénticas a las de los cables de instrumentación.

Se emplean en el conexionado de instrumentos de medida de temperatura en procesos industriales con unidades de control de procesos, utilizando las distintas opciones disponibles dependiendo de las especificaciones concretas de cada instalación.

Enviar consulta

Normas de referencia para colores: IEC 60584-3 (internacional), BS 1843 (Gran Bretaña), ANSI/MC96.1 (E.E.U.U.), DIN 43714 (Alemania), NFC 42324 (Francia), JIS C 1610-1981 (Japón).

Conductor de aleación clase 1 de secciones habituales:

Cables de un par 1,3 mm2 (alambre de 1,29 mm) ó 1,5 mm (alambre de diámetro 1,38 mm) Cables multipares 0,52 mm2 (alambre de 0,80 mm)

Los cables de extensión están fabricados con la misma aleación que el termopar correspondiente. Se designan mediante la letra “X” detrás del tipo de termopar, por ejemplo “JX”.

Los cables de compensación están fabricados con conductores cuya aleación es distinta a la del termopar correspondiente. Se designan mediante la letra “C” detrás del tipo de termopar, por ejemplo “KC”.

Resto de opciones de diseño y constructivas idénticas a las de los cables de instrumentación.
