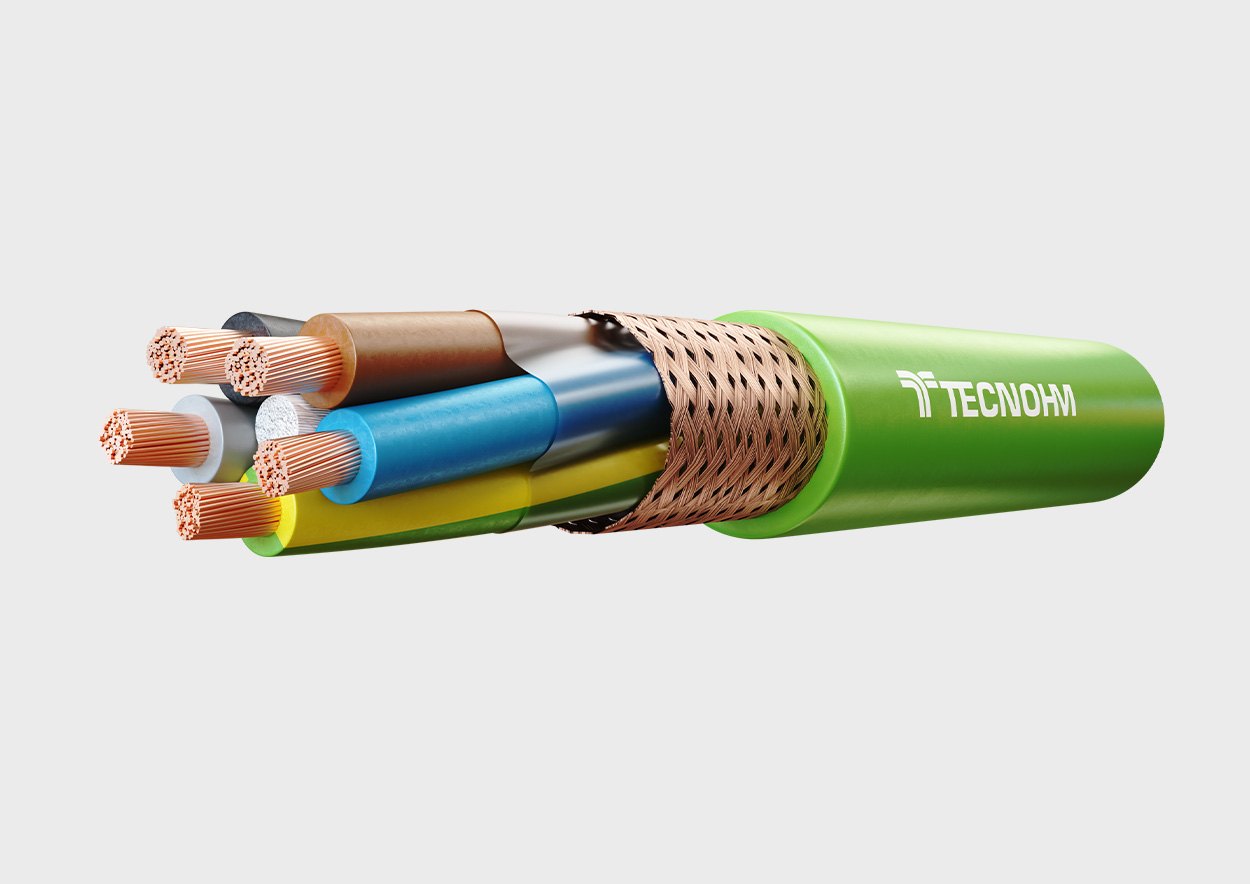

RC4Z1-K (AS) 0,6/1 kV

No propagación de la llama
UNE-EN 60332-1-2 IEC 60332-1-2
No propagación de incendio
UNE-EN 50399 UNE-EN 60332-3-24; IEC 60332-3-24
Flexibilidad aumentada
Baja emisión de humos
UNE-EN 50399
Protección frente a las interferencias electromagnéticas
Baja opacidad de humos
UNE-EN 61034-2IEC 61034-2
Reducido desprendimiento de gotas/partículas inflamadas
UNE-EN 50399
Temperatura máxima del conductor: +90 oC
Libre de halógenos
UNE-EN 60754-2;IEC 60754-2
UNE-EN 60754-1; IEC 60754-1
Reducida emisión de gases tóxicos
UNE-EN 60754-2;IEC 60754-2
Baja emisión de gases corrosivos
UNE-EN 60754-2;IEC 60754-2

Familia: B.T. Energía
Mercado: Edificación y locales públicos, Plantas industriales, Infraestructuras
  • Cable de energía apantallado de Alta Seguridad (AS) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en locales de pública concurrencia (ITC-BT 028).
  • Recomendado para prevenir interferencias electromagnéticas en las instalaciones.
  • Conductor de cobre flexible y aislamiento, relleno (opcional) y cubierta libres de halógenos. Pantalla de trenza de cobre (recubrimiento mínimo 60%).

Descripción

  • Cable de energía apantallado de Alta Seguridad (AS) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en locales de pública concurrencia (ITC-BT 028).
  • Recomendado para prevenir interferencias electromagnéticas en las instalaciones.
  • Conductor de cobre flexible y aislamiento, relleno (opcional) y cubierta libres de halógenos. Pantalla de trenza de cobre (recubrimiento mínimo 60%).

Información adicional

Familia

B.T. Energía

Mercado

Edificación y locales públicos, Plantas industriales, Infraestructuras

Tensión

Baja Tensión

Protección

Pantalla

Conductor

Cobre

Los cables RC4Z1-K (AS) 0,6/1 kV de Alta Seguridad ante el fuego y sus efectos, tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 90 °C, de 130 °C para situaciones de emergencia, y de 250 ºC para situaciones extremas de cortocircuito.

7

La pantalla de trenza de proporciona protección electromagnética para evitar tensiones inducidas en el propio cable y en instalaciones eléctricas próximas al mismo.

Los cables RC4Z1-K (AS) 0,6/1 kV de Alta Seguridad ante el fuego y sus efectos, tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 90 °C, de 130 °C para situaciones de emergencia, y de 250 ºC para situaciones extremas de cortocircuito.

7

La pantalla de trenza de proporciona protección electromagnética para evitar tensiones inducidas en el propio cable y en instalaciones eléctricas próximas al mismo.

Aplicaciones

Se emplean en instalaciones fijas de distribución o alimentación de equipos de baja tensión en instalaciones interiores y exteriores donde se requiera una protección electromagnética del propio cable y/o de otros circuitos o aparatos eléctricos cercanos al mismo. Obligatorio en locales de pública concurrencia (REBT ITC-BT 028).

Construcción

Normas de referencia: UNE 21113-4, IEC 60502-1.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de polietileno reticulado libre de halógenos XLPE (R). Identificación por coloración.

Relleno de poliolefina libre de halógenos (opcional para construcciones grandes).

Trenza de alambres de cobre (C4) con recubrimiento óptico mínimo del 60%.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color verde.

Se emplean en instalaciones fijas de distribución o alimentación de equipos de baja tensión en instalaciones interiores y exteriores donde se requiera una protección electromagnética del propio cable y/o de otros circuitos o aparatos eléctricos cercanos al mismo. Obligatorio en locales de pública concurrencia (REBT ITC-BT 028).

Normas de referencia: UNE 21113-4, IEC 60502-1.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de polietileno reticulado libre de halógenos XLPE (R). Identificación por coloración.

Relleno de poliolefina libre de halógenos (opcional para construcciones grandes).

Trenza de alambres de cobre (C4) con recubrimiento óptico mínimo del 60%.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color verde.
