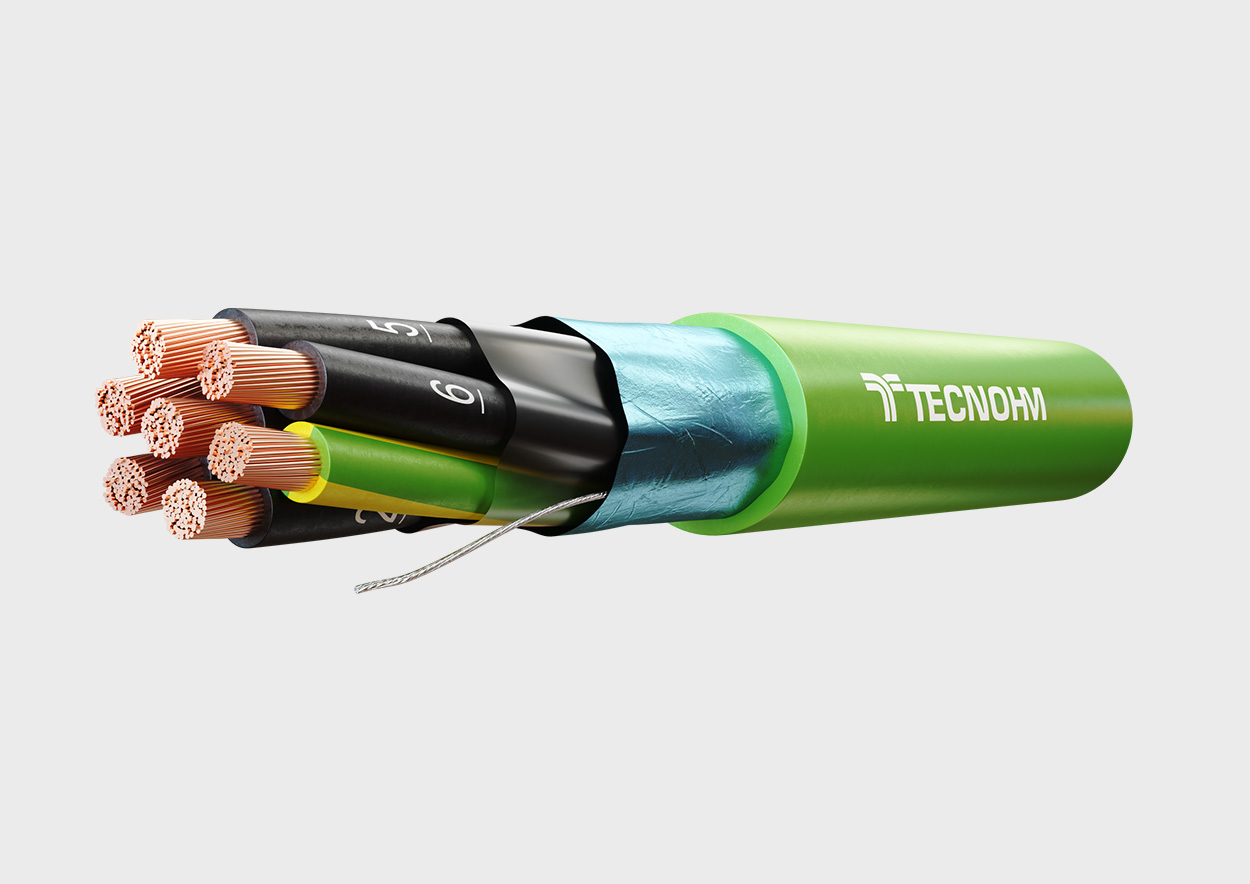

Z1OZ1-K (AS) 300/500 V

No propagación de la llama
UNE-EN 60332-1-2 IEC 60332-1-2
No propagación de incendio
UNE-EN 50399 UNE-EN 60332-3-24; IEC 60332-3-24
Flexibilidad aumentada
Baja emisión de humos
UNE-EN 50399
Protección frente a las interferencias electromagnéticas
Baja opacidad de humos
UNE-EN 61034-2IEC 61034-2
Reducido desprendimiento de gotas/partículas inflamadas
UNE-EN 50399
Libre de halógenos
UNE-EN 60754-2;IEC 60754-2
UNE-EN 60754-1; IEC 60754-1
Reducida emisión de gases tóxicos
UNE-EN 60754-2;IEC 60754-2
Baja emisión de gases corrosivos
UNE-EN 60754-2;IEC 60754-2

Familia: B.T. Control
Mercado: Edificación y locales públicos, Plantas industriales, OIL & GAS, Infraestructuras
  • Cable de control apantallado de Alta Seguridad (AS) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en locales de pública concurrencia (ITC-BT 028).
  • Recomendado para prevenir interferencias electromagnéticas en las instalaciones.
  • Conductor de cobre flexible, pantalla de cinta de aluminio/poliéster aplicada helicoidalmente con hilo de drenaje, aislamiento y cubierta libres de halógenos.

Descripción

  • Cable de control apantallado de Alta Seguridad (AS) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en locales de pública concurrencia (ITC-BT 028).
  • Recomendado para prevenir interferencias electromagnéticas en las instalaciones.
  • Conductor de cobre flexible, pantalla de cinta de aluminio/poliéster aplicada helicoidalmente con hilo de drenaje, aislamiento y cubierta libres de halógenos.

Información adicional

Mercado

Edificación y locales públicos, Plantas industriales, OIL & GAS, Infraestructuras

Conductor

Cobre

Protección

Pantalla

Tensión

Baja Tensión

Familia

B.T. Control

Los cables Z1OZ1-K (AS) 300/500 V de Alta Seguridad ante el fuego y sus efectos, tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 70 °C, de 105 °C para situaciones de emergencia, y de 160 ºC para situaciones extremas de cortocircuito.

7

La pantalla de cinta de cobre proporciona buena protección electromagnética para evitar tensiones inducidas en el propio cable y en instalaciones eléctricas próximas al mismo.

Los cables Z1OZ1-K (AS) 300/500 V de Alta Seguridad ante el fuego y sus efectos, tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 70 °C, de 105 °C para situaciones de emergencia, y de 160 ºC para situaciones extremas de cortocircuito.

7

La pantalla de cinta de cobre proporciona buena protección electromagnética para evitar tensiones inducidas en el propio cable y en instalaciones eléctricas próximas al mismo.

Aplicaciones

Se emplean en instalaciones fijas de interior para la transmisión de señales y control de equipos de baja tensión donde se requiera una protección electromagnética del propio cable o de otros circuitos y aparatos eléctricos cercanos al mismo.

Obligatorio en los locales de pública concurrencia (REBT ITC-BT 028).

Construcción

Normas de referencia: UNE-EN 50288-7

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de poliolefina termoplástica libre de halógenos (Z1). Identificación por coloración.

Cinta de aluminio/poliéster (O) aplicada helicoidalmente.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color verde.

Se emplean en instalaciones fijas de interior para la transmisión de señales y control de equipos de baja tensión donde se requiera una protección electromagnética del propio cable o de otros circuitos y aparatos eléctricos cercanos al mismo.

Obligatorio en los locales de pública concurrencia (REBT ITC-BT 028).

Normas de referencia: UNE-EN 50288-7

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de poliolefina termoplástica libre de halógenos (Z1). Identificación por coloración.

Cinta de aluminio/poliéster (O) aplicada helicoidalmente.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color verde.
