SOZ1-K (AS+) / ROZ1-K Mica (AS+) 300/500 V

No propagación de la llama
UNE-EN 60332-1-2 IEC 60332-1-2
Resistencia al fuego
UNE-EN 50200
IEC 60331-1
No propagación de incendio
UNE-EN 50399 UNE-EN 60332-3-24; IEC 60332-3-24
Baja emisión de calor
UNE-EN 50399
Baja emisión de humos
UNE-EN 50399
Protección frente a las interferencias electromagnéticas
Baja opacidad de humos
UNE-EN 61034-2IEC 61034-2
Reducido desprendimiento de gotas/partículas inflamadas
UNE-EN 50399
Libre de halógenos
UNE-EN 60754-2;IEC 60754-2
UNE-EN 60754-1; IEC 60754-1
Reducida emisión de gases tóxicos
UNE-EN 60754-2;IEC 60754-2
Baja emisión de gases corrosivos
UNE-EN 60754-2;IEC 60754-2

Familia: B.T. Control
Mercado: Edificación y locales públicos, Plantas industriales, Infraestructuras
  • Cable de control apantallado Resistente al Fuego, de Alta Seguridad Aumentada (AS+) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en los servicios de seguridad de los locales de pública concurrencia (REBT ITC-BT 028).
  • Recomendado para prevenir interferencias electromagnéticas en las instalaciones.
  • Conductor de cobre flexible y aislamiento, relleno (opcional) y cubierta libres de halógenos. Pantalla de cinta de aluminio/poliéster aplicada helicoidalmente.

Descripción

  • Cable de control apantallado Resistente al Fuego, de Alta Seguridad Aumentada (AS+) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en los servicios de seguridad de los locales de pública concurrencia (REBT ITC-BT 028).
  • Recomendado para prevenir interferencias electromagnéticas en las instalaciones.
  • Conductor de cobre flexible y aislamiento, relleno (opcional) y cubierta libres de halógenos. Pantalla de cinta de aluminio/poliéster aplicada helicoidalmente.

Información adicional

Conductor

Cobre

Familia

B.T. Control

Mercado

Edificación y locales públicos, Plantas industriales, Infraestructuras

Protección

Pantalla

Tensión

Baja Tensión

Los cables SOZ1-K / ROZ1-K Mica (AS+) 0,6/1 kV de Alta Seguridad Aumentada, tienen las siguientes propiedades:

1

Resistentes al Fuego.

2

No Propagadores de la Llama.

3

No Propagadores del Incendio.

4

Libres de halógenos.

5

Muy baja opacidad de los humos emitidos en la combustión.

6

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

7

La temperatura de servicio en régimen permanente es de 90 °C, de 130 °C para situaciones de emergencia, y de 250 ºC para situaciones extremas de cortocircuito.

8

La pantalla de cinta de cobre proporciona buena protección electromagnética para evitar tensiones inducidas en el propio cable y en instalaciones eléctricas próximas al mismo.

Los cables SOZ1-K / ROZ1-K Mica (AS+) 0,6/1 kV de Alta Seguridad Aumentada, tienen las siguientes propiedades:

1

Resistentes al Fuego.

2

No Propagadores de la Llama.

3

No Propagadores del Incendio.

4

Libres de halógenos.

5

Muy baja opacidad de los humos emitidos en la combustión.

6

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

7

La temperatura de servicio en régimen permanente es de 90 °C, de 130 °C para situaciones de emergencia, y de 250 ºC para situaciones extremas de cortocircuito.

8

La pantalla de cinta de cobre proporciona buena protección electromagnética para evitar tensiones inducidas en el propio cable y en instalaciones eléctricas próximas al mismo.

Aplicaciones

Se emplean en instalaciones fijas para transporte de señales en sistemas de control de equipos de baja tensión en instalaciones interiores donde se requiera resistencia al fuego de los cables y una protección electromagnética del propio cable y/o de otros circuitos o aparatos eléctricos cercanos al mismo.
Obligatorio en los servicios de seguridad de los locales de pública concurrencia (REBT ITC-BT 028).

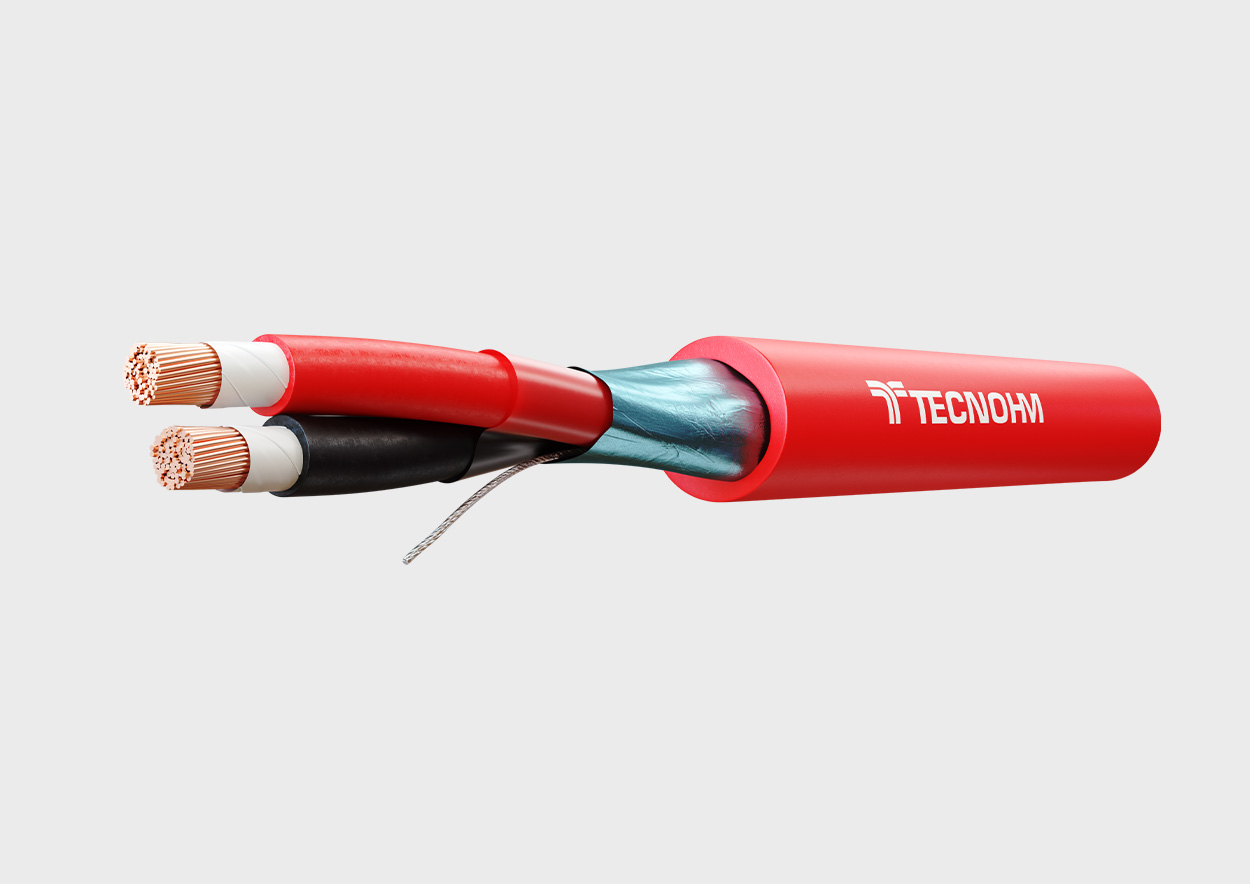

Construcción

Normas de referencia: UNE 211025, UNE-EN 50200.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de cinta de mica más polietileno reticulado libre de halógenos XLPE (R) para el tipo ROZ1-K Mica (AS+) y de compuesto de silicona (S) para el tipo SOZ1-K (AS+). Identificación por coloración.

Relleno de poliolefina libre de halógenos (opcional para construcciones grandes)

Cinta de aluminio/poliéster (O) aplicada helicoidalmente.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color naranja.

Se emplean en instalaciones fijas para transporte de señales en sistemas de control de equipos de baja tensión en instalaciones interiores donde se requiera resistencia al fuego de los cables y una protección electromagnética del propio cable y/o de otros circuitos o aparatos eléctricos cercanos al mismo.
Obligatorio en los servicios de seguridad de los locales de pública concurrencia (REBT ITC-BT 028).

Normas de referencia: UNE 211025, UNE-EN 50200.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de cinta de mica más polietileno reticulado libre de halógenos XLPE (R) para el tipo ROZ1-K Mica (AS+) y de compuesto de silicona (S) para el tipo SOZ1-K (AS+). Identificación por coloración.

Relleno de poliolefina libre de halógenos (opcional para construcciones grandes)

Cinta de aluminio/poliéster (O) aplicada helicoidalmente.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color naranja.
