1Z1C7Z1-K (AS) 0,6/1 kV (ENDESA)

No propagación de la llama
UNE-EN 60332-1-2 IEC 60332-1-2
No propagación de incendio
UNE-EN 50399 UNE-EN 60332-3-24; IEC 60332-3-24
Baja emisión de calor
UNE-EN 50399
Baja emisión de humos
UNE-EN 50399
Protección frente a las interferencias electromagnéticas
Baja opacidad de humos
UNE-EN 61034-2IEC 61034-2
Temperatura máxima del conductor: +70 oC
Reducido desprendimiento de gotas/partículas inflamadas
UNE-EN 50399
Libre de halógenos
UNE-EN 60754-2;IEC 60754-2
UNE-EN 60754-1; IEC 60754-1
Resistencia a las radiaciones UV
Reducida emisión de gases tóxicos
UNE-EN 60754-2;IEC 60754-2
Baja emisión de gases corrosivos
UNE-EN 60754-2;IEC 60754-2

Familia: B.T. Control, B.T. Energía, Control subestaciones
Mercado: Energias renovables, Compañía eléctrica
  • Cable de energía y control de Alta Seguridad (AS) para circuitos de baja tensión en subestaciones.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en instalaciones de centrales y subestaciones eléctricas de la compañía ENDESA.
  • Adecuado para alimentación de equipos y para su control donde se requiera protección en caso de fuego y frente a perturbaciones electromagnéticas.
  • Conductor de cobre flexible, aislamiento y cubierta libres de halógenos y pantalla de cinta de cobre.

Description

  • Cable de energía y control de Alta Seguridad (AS) para circuitos de baja tensión en subestaciones.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en instalaciones de centrales y subestaciones eléctricas de la compañía ENDESA.
  • Adecuado para alimentación de equipos y para su control donde se requiera protección en caso de fuego y frente a perturbaciones electromagnéticas.
  • Conductor de cobre flexible, aislamiento y cubierta libres de halógenos y pantalla de cinta de cobre.

Additional information

Familia

B.T. Control, B.T. Energía, Control subestaciones

Mercado

Energias renovables, Compañía eléctrica

Conductor

Cobre

Protección

Pantalla

Tensión

Baja Tensión

Los cables tipo ENDESA 1Z1C7Z1-K (AS) 0,6/1 kV de Alta Seguridad tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 70 °C, de 105 °C para situaciones de emergencia, y de 160 ºC para situaciones extremas de cortocircuito.

7

La pantalla de cinta de cobre proporciona protección electromagnética para evitar tensiones inducidas en el cable por otros circuitos o equipos eléctricos próximos al mismo.

Los cables tipo ENDESA 1Z1C7Z1-K (AS) 0,6/1 kV de Alta Seguridad tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 70 °C, de 105 °C para situaciones de emergencia, y de 160 ºC para situaciones extremas de cortocircuito.

7

La pantalla de cinta de cobre proporciona protección electromagnética para evitar tensiones inducidas en el cable por otros circuitos o equipos eléctricos próximos al mismo.

Aplicaciones

Se emplean en instalaciones fijas de centrales y subestaciones eléctricas para la alimentación de equipos y para el control de elementos de mando, regulación, medida, protección, señalización y automatismos, especialmente en lugares donde se requiera elevar el grado de seguridad ante el fuego y sea necesario protección ante las perturbaciones electromagnéticas.

De uso obligatorio las instalaciones de la compañía ENDESA.

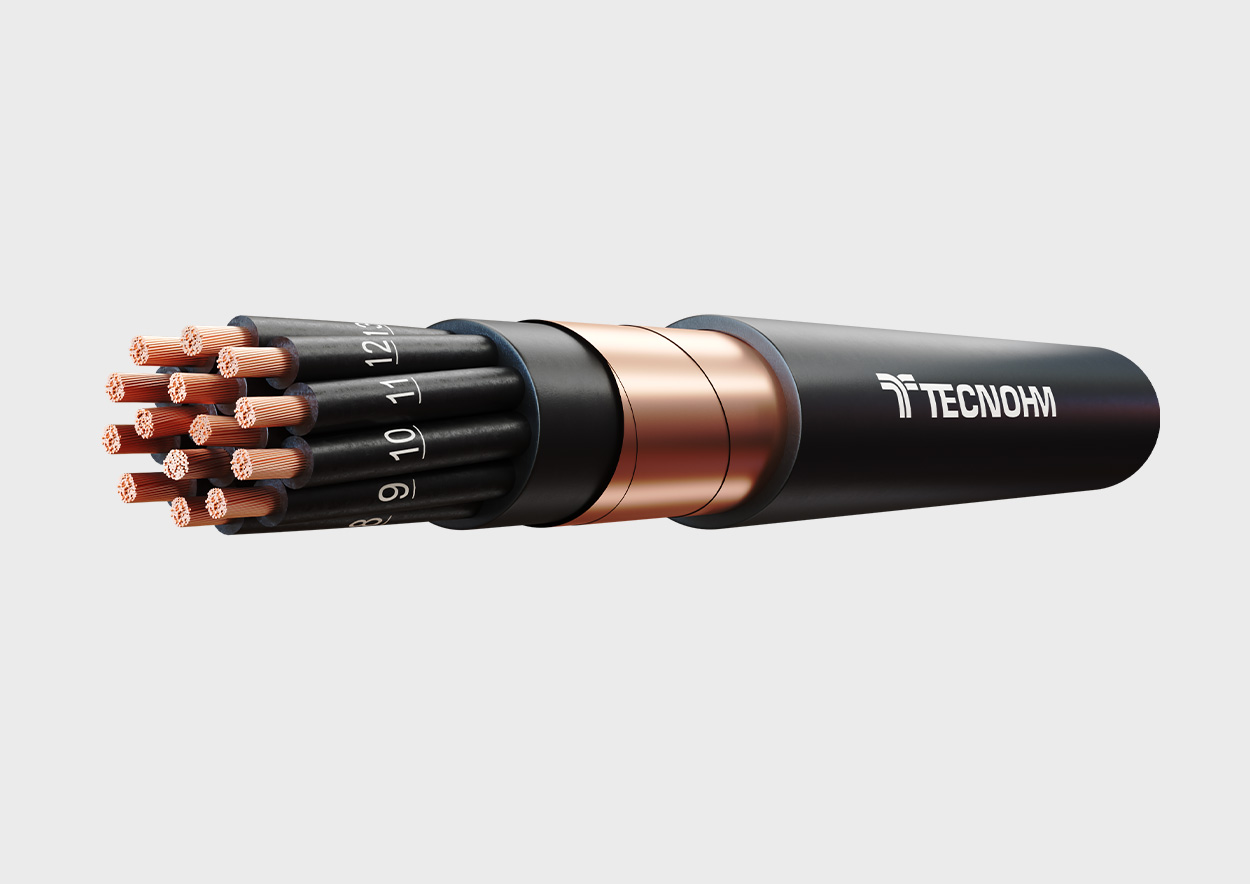

Construcción

Normas de referencia: ENDESA GE NNC0007.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de poliolefina termoplástica libre de halógenos (Z1). Color negro, identificación por numeración.

Cubierta interior de compuesto termoplástico libre de halógenos.

Pantalla de cinta de cobre (C7) aplicada helicoidalmente.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color negro.

Se emplean en instalaciones fijas de centrales y subestaciones eléctricas para la alimentación de equipos y para el control de elementos de mando, regulación, medida, protección, señalización y automatismos, especialmente en lugares donde se requiera elevar el grado de seguridad ante el fuego y sea necesario protección ante las perturbaciones electromagnéticas.

De uso obligatorio las instalaciones de la compañía ENDESA.

Normas de referencia: ENDESA GE NNC0007.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de poliolefina termoplástica libre de halógenos (Z1). Color negro, identificación por numeración.

Cubierta interior de compuesto termoplástico libre de halógenos.

Pantalla de cinta de cobre (C7) aplicada helicoidalmente.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color negro.
