1Z1Z1-K (AS) 0,6/1 kV (ENDESA)

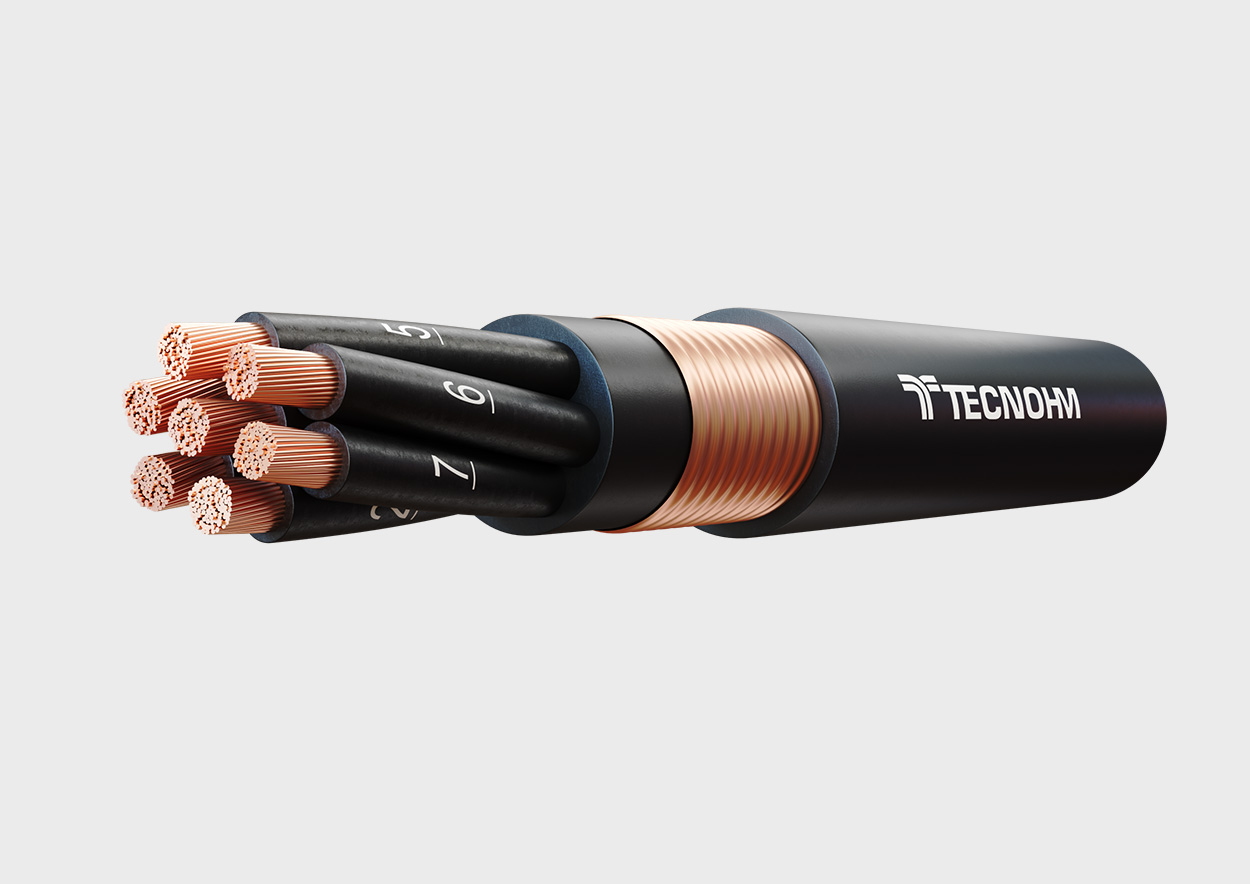

cable RZ1C3Z1-K-REE
No propagación de la llama
UNE-EN 60332-1-2 IEC 60332-1-2
No propagación de incendio
UNE-EN 50399 UNE-EN 60332-3-24; IEC 60332-3-24
Baja emisión de calor
UNE-EN 50399
Resistente al agua
Baja emisión de humos
UNE-EN 50399
Protección frente a las interferencias electromagnéticas
Baja opacidad de humos
UNE-EN 61034-2IEC 61034-2
Reducido desprendimiento de gotas/partículas inflamadas
UNE-EN 50399
Temperatura máxima del conductor: +90 oC
Libre de halógenos
UNE-EN 60754-2;IEC 60754-2
UNE-EN 60754-1; IEC 60754-1
Reducida emisión de gases tóxicos
UNE-EN 60754-2;IEC 60754-2

Familia: B.T. Energía, Control subestaciones
Mercado: Energias renovables, Compañía eléctrica
  • Cable de energía y control apantallado de Alta Seguridad (AS) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en locales de pública concurrencia (REBT ITC-BT 028) y en instalaciones de RED ELÉCTRICA ESPAÑOLA.
  • Para instalaciones fijas interiores y exteriores en maquinaria y procesos industriales, especialmente donde se requiera protección en caso de fuego y frente a las perturbaciones electromagnéticas.
  • Conductor de cobre flexible, aislamiento y cubierta libres de halógenos y pantalla de cinta de cobre corrugada.
Ficha Técnica Enviar consulta
Descripción

Descripción

  • Cable de energía y control apantallado de Alta Seguridad (AS) para circuitos de baja tensión.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en locales de pública concurrencia (REBT ITC-BT 028) y en instalaciones de RED ELÉCTRICA ESPAÑOLA.
  • Para instalaciones fijas interiores y exteriores en maquinaria y procesos industriales, especialmente donde se requiera protección en caso de fuego y frente a las perturbaciones electromagnéticas.
  • Conductor de cobre flexible, aislamiento y cubierta libres de halógenos y pantalla de cinta de cobre corrugada.

Información adicional

Familia

B.T. Energía, Control subestaciones
Mercado

Energias renovables, Compañía eléctrica
Conductor

Cobre
Protección

Pantalla
Tensión

Baja Tensión

Los cables RZ1C3Z1-K (AS) 0,6/1 kV de Alta Seguridad ante el fuego y sus efectos, tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 90 °C, de 130 °C para situaciones de emergencia, y de 250 ºC para situaciones extremas de cortocircuito.

7

La pantalla de cinta de cobre corrugado proporciona protección electromagnética para evitar tensiones inducidas en el cable por otros circuitos o equipos eléctricos próximos al mismo.

Los cables RZ1C3Z1-K (AS) 0,6/1 kV de Alta Seguridad ante el fuego y sus efectos, tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 90 °C, de 130 °C para situaciones de emergencia, y de 250 ºC para situaciones extremas de cortocircuito.

7

La pantalla de cinta de cobre corrugado proporciona protección electromagnética para evitar tensiones inducidas en el cable por otros circuitos o equipos eléctricos próximos al mismo.

Aplicaciones

Se emplean en instalaciones fijas de centrales y subestaciones eléctricas para la alimentación de equipos y para el control de elementos de mando, regulación, medida, protección, señalización y automatismos, especialmente en lugares donde se requiera elevar el grado de seguridad ante el fuego y sea necesario protección ante las perturbaciones electromagnéticas.
De uso obligatorio las instalaciones de Red Eléctrica Española (REE).

Ficha Técnica Enviar consulta

Construcción

Normas de referencia: REE ET071.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de polietileno reticulado libre de halógenos XLPE (R). Color negro, identificación por numeración.

Cubierta interna de poliolefina termoplástica libre de halógenos (Z1).

Pantalla de cinta de cobre corrugada (Z4) aplicada longitudinalmente.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color negro.

Se emplean en instalaciones fijas de centrales y subestaciones eléctricas para la alimentación de equipos y para el control de elementos de mando, regulación, medida, protección, señalización y automatismos, especialmente en lugares donde se requiera elevar el grado de seguridad ante el fuego y sea necesario protección ante las perturbaciones electromagnéticas.
De uso obligatorio las instalaciones de Red Eléctrica Española (REE).

Ficha Técnica Enviar consulta

Normas de referencia: REE ET071.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de polietileno reticulado libre de halógenos XLPE (R). Color negro, identificación por numeración.

Cubierta interna de poliolefina termoplástica libre de halógenos (Z1).

Pantalla de cinta de cobre corrugada (Z4) aplicada longitudinalmente.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color negro.
