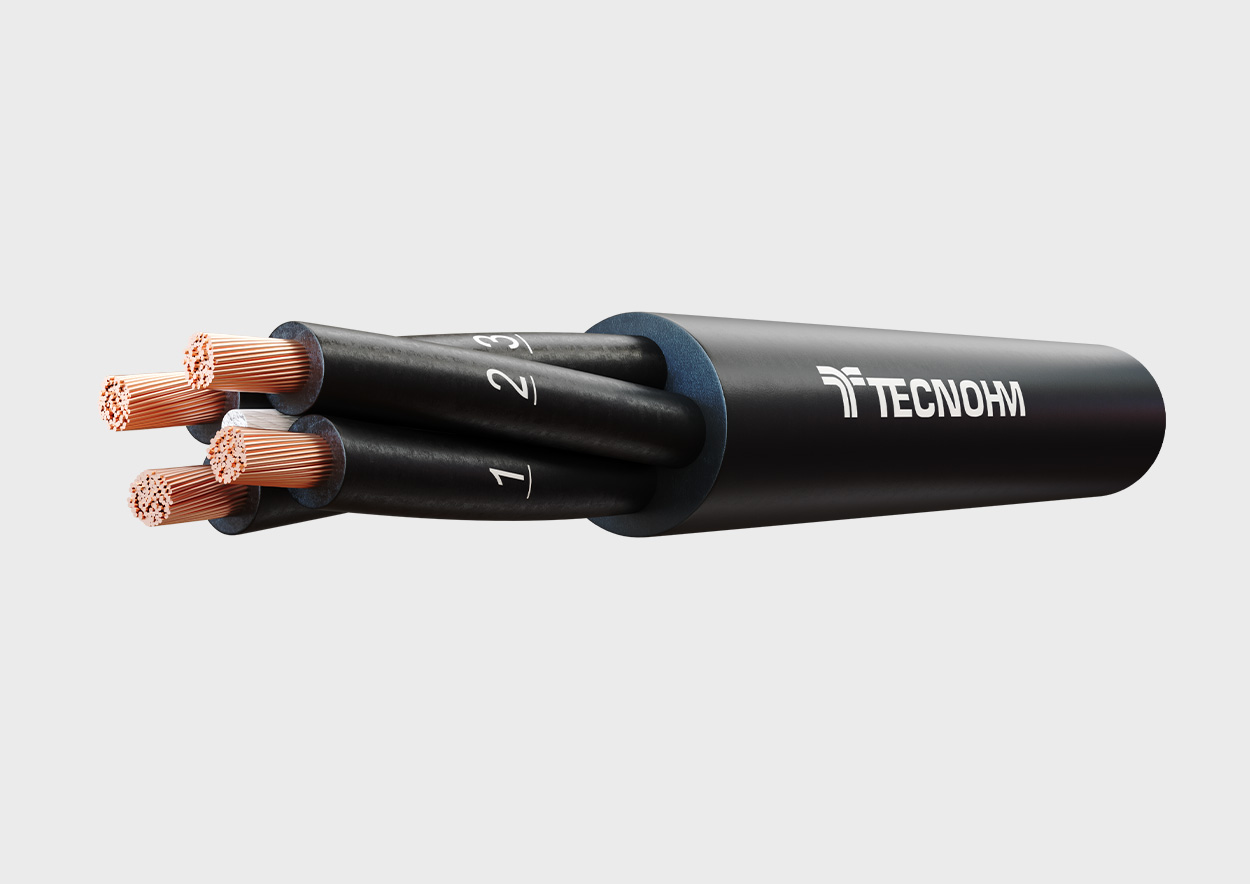

1Z1Z1-K (AS) 0,6/1 kV (ENDESA)

No propagación de la llama
UNE-EN 60332-1-2 IEC 60332-1-2
No propagación de incendio
UNE-EN 50399 UNE-EN 60332-3-24; IEC 60332-3-24
Baja emisión de calor
UNE-EN 50399
Baja emisión de humos
UNE-EN 50399
Baja opacidad de humos
UNE-EN 61034-2IEC 61034-2
Temperatura máxima del conductor: +70 oC
Reducido desprendimiento de gotas/partículas inflamadas
UNE-EN 50399
Libre de halógenos
UNE-EN 60754-2;IEC 60754-2
UNE-EN 60754-1; IEC 60754-1
Resistencia a las radiaciones UV
Fácil pelado de los cables
Reducida emisión de gases tóxicos
UNE-EN 60754-2;IEC 60754-2
Baja emisión de gases corrosivos
UNE-EN 60754-2;IEC 60754-2

Familia: B.T. Control, B.T. Energía, Control subestaciones
Mercado: Energias renovables, Compañía eléctrica
  • Cable de energía y control de Alta Seguridad (AS) para circuitos de baja tensión en subestaciones.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en instalaciones de centrales y subestaciones eléctricas de la compañía ENDESA.
  • Adecuado para alimentación de equipos y para su control donde se requiera protección en caso de fuego.
  • Conductor de cobre flexible y aislamiento y cubierta libres de halógenos.

Descripción

  • Cable de energía y control de Alta Seguridad (AS) para circuitos de baja tensión en subestaciones.
  • Certificado CPR con clase mínima Cca-s1b, d1, a1.
  • Obligatorio en instalaciones de centrales y subestaciones eléctricas de la compañía ENDESA.
  • Adecuado para alimentación de equipos y para su control donde se requiera protección en caso de fuego.
  • Conductor de cobre flexible y aislamiento y cubierta libres de halógenos.

Información adicional

Familia

B.T. Control, B.T. Energía, Control subestaciones

Mercado

Energias renovables, Compañía eléctrica

Tensión

Baja Tensión

Conductor

Cobre

Los cables tipo ENDESA 1Z1Z1-K (AS) 0,6/1 kV de Alta Seguridad tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 70 °C, de 105 °C para situaciones de emergencia, y de 160 ºC para situaciones extremas de cortocircuito.

7

La flexibilidad del conductor (-K) confiere a estos cables una mayor manejabilidad, aunque siempre deben ser utilizados para instalaciones fijas, no estando permitido para usos móviles.

Los cables tipo ENDESA 1Z1Z1-K (AS) 0,6/1 kV de Alta Seguridad tienen las siguientes propiedades:

1

No Propagadores de la Llama.

2

No Propagadores del Incendio.

3

Libres de halógenos.

4

Muy baja opacidad de los humos emitidos en la combustión.

5

Muy baja acidez y corrosividad de los gases emitidos en la combustión.

6

La temperatura de servicio en régimen permanente es de 70 °C, de 105 °C para situaciones de emergencia, y de 160 ºC para situaciones extremas de cortocircuito.

7

La flexibilidad del conductor (-K) confiere a estos cables una mayor manejabilidad, aunque siempre deben ser utilizados para instalaciones fijas, no estando permitido para usos móviles.

Aplicaciones

Se emplean en instalaciones fijas de centrales y subestaciones eléctricas para la alimentación de equipos y para el control de elementos de mando, regulación, medida, protección, señalización y automatismos, especialmente en lugares donde se requiera elevar el grado de seguridad ante el fuego.
De uso obligatorio en las subestaciones de la Compañía ENDESA.

Construcción

Normas de referencia: ENDESA GE NNC0007.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de poliolefina termoplástica libre de halógenos (Z1). Color negro, identificación por numeración.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color negro.

Se emplean en instalaciones fijas de centrales y subestaciones eléctricas para la alimentación de equipos y para el control de elementos de mando, regulación, medida, protección, señalización y automatismos, especialmente en lugares donde se requiera elevar el grado de seguridad ante el fuego.
De uso obligatorio en las subestaciones de la Compañía ENDESA.

Normas de referencia: ENDESA GE NNC0007.

Conductor de cobre clase 5 (-K) según IEC/UNE-EN 60228.

Aislamiento de poliolefina termoplástica libre de halógenos (Z1). Color negro, identificación por numeración.

Cubierta de poliolefina termoplástica libre de halógenos (Z1). Color negro.
